长沙县第一人民医院3#楼隔离病房增长新风技术规划注明

本项目是作为冠状病毒隔离病房使用，公司接到工作时，限时三天要实现施工，是一个应急性施工工作；我公司掌管的是本项主张新风系统施工，为给工作人员健康舒服的工作环境，隔离病房楼内公共区域需供提新风，维持正压。

一、工程概况：

1、工程名称：长沙县第一人民医院3#楼隔离病房新风工程。

2、施工工期：本项目施工工期为3天，紧跟土建的进度，在保障工程质量的前提下，尽量缩短施工工期，以便提早交付运行。

3、工程地址：湖南省长沙县路口镇。

4、施工领域：为长沙县第一人民医院3#楼1至6层隔离病房增长新风施工。

二、设计规划

此项目中3#楼为原为通常住院病房，无新风系统；按要求，1至6层需增长新风系统，公共区域分传染区和清洁区，别离设置新风系统；其中传染区新风系统按楼层别离设置，清洁区新风系统按1-3层、4-6层分两个系统。风量推算依照公共区域面积及层高为推算尺度，每层传染区面积约150平米，吊顶下高度约3米，空间容积约：450立方米；每层清洁区面积约40平米，吊顶下高度约3米，空间容积约：120立方米；换气次数：≥10次/幼时。

本项目使用静音型离心式新风机，安插在屋顶，噪音低，机械运行不变，故障率极低。新风配置紫表线消毒净扮装置，使得送入到室内的空气悠久新鲜干净。

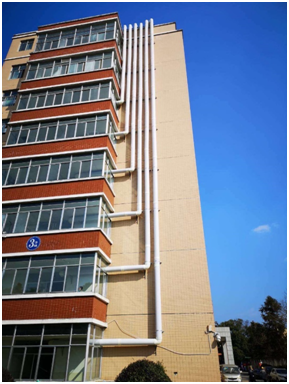

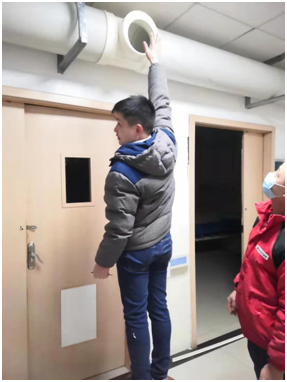

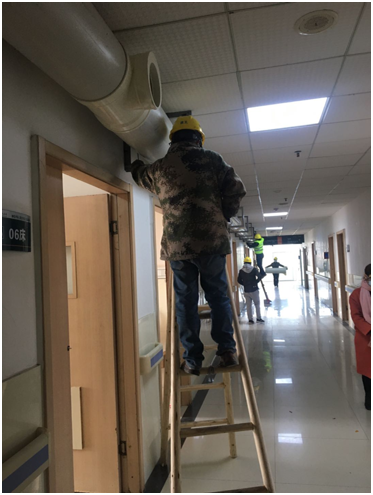

新风管路思考施工工期及使用要求，主管选取Φ315的UPVC排水管作为送风管路，管路经每层走路吊顶下方、表墙与屋面风机衔接。在每层走路地位均匀设置送风口，送风口均选取直径200mm圆风口。

三、施工凭据：

1、GB50243—2016《透风与空调工程施工质量验收规范》

2、GB50736—2012《采暖透风与空气调节设计规范》

3、业主提供的施工工作书和构筑专业图纸

四、装置施工

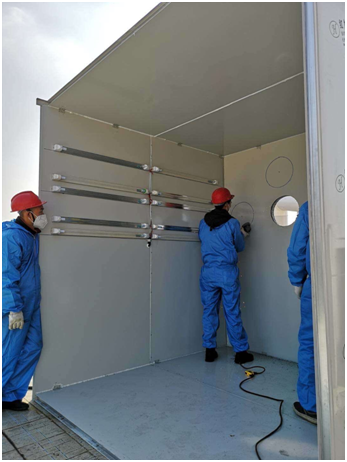

1、新风机在屋面落地装置，装置前要查抄型号、表观尺寸、机能参数及装置环境等；查抄风机叶轮与机壳间的间隙和叶轮动弹是否切合要求，箱体内无杂物；风机装置要牢固、水平，选取减震措施，装置地位便于装置与保养。

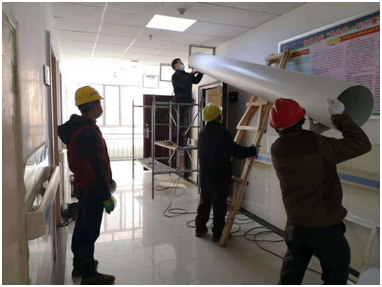

2、新风系统管路材质为UPVC排水管，粘接；衔接时，UPVC管及配件需粘接的部位内表杂物及尘埃要算帐干净，对接实现后，UPVC管两端应垫平，再查抄是否在统一向线上。管路装置完后，管路与墙体或窗户之间的间隙要实时密封。

3、新风管路支架选取40*4mm热镀锌角钢造作，其中水平支架选取“口”字型支架，尺寸为500*500mm，支架间距不大于4m；固定表墙风管的垂直支架选取“口”字型支架，尺寸为500*250mm，支架间距不大于3m，并且单根直管在高低两端设固定点，管路底部设置托架；支架全数选取膨胀螺栓固定，支架的螺孔选取机械加工，装置后各副支架受力要均匀、无显著变形。支架与管路接触处垫橡胶垫片。

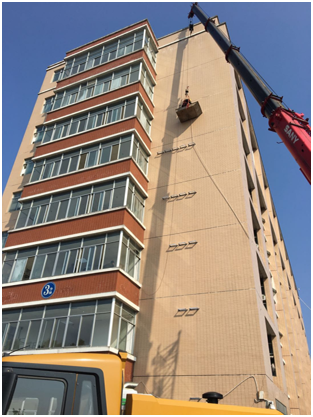

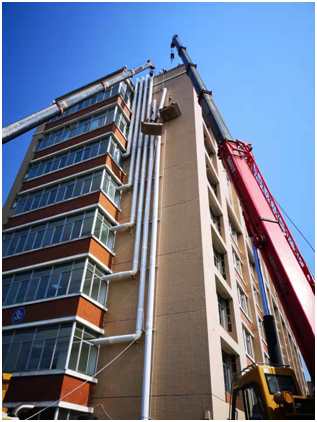

4、本工程的工作难点是表墙风管的施工装置，表墙管路最高处有35m高，因而，所有表墙管路、支架需借助吊车辅助施工。

5、施工实现后要进行设备的单机试运行及调试，需凭据出产厂家的技术资料或在厂家的现场领导下进行。

5.1设备试车应先进行设备点动，查抄设备的动弹方向是否与要求一致，而后进行单机试运行，调试过程中，要对设备的各项参数进行丈量、查抄，并做好试运行纪录。

5.2系统风量的测试，调试了局与设计风量的误差不大于10%。

后附施工图片

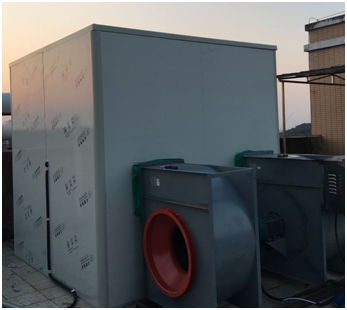

1、风机装置图片
